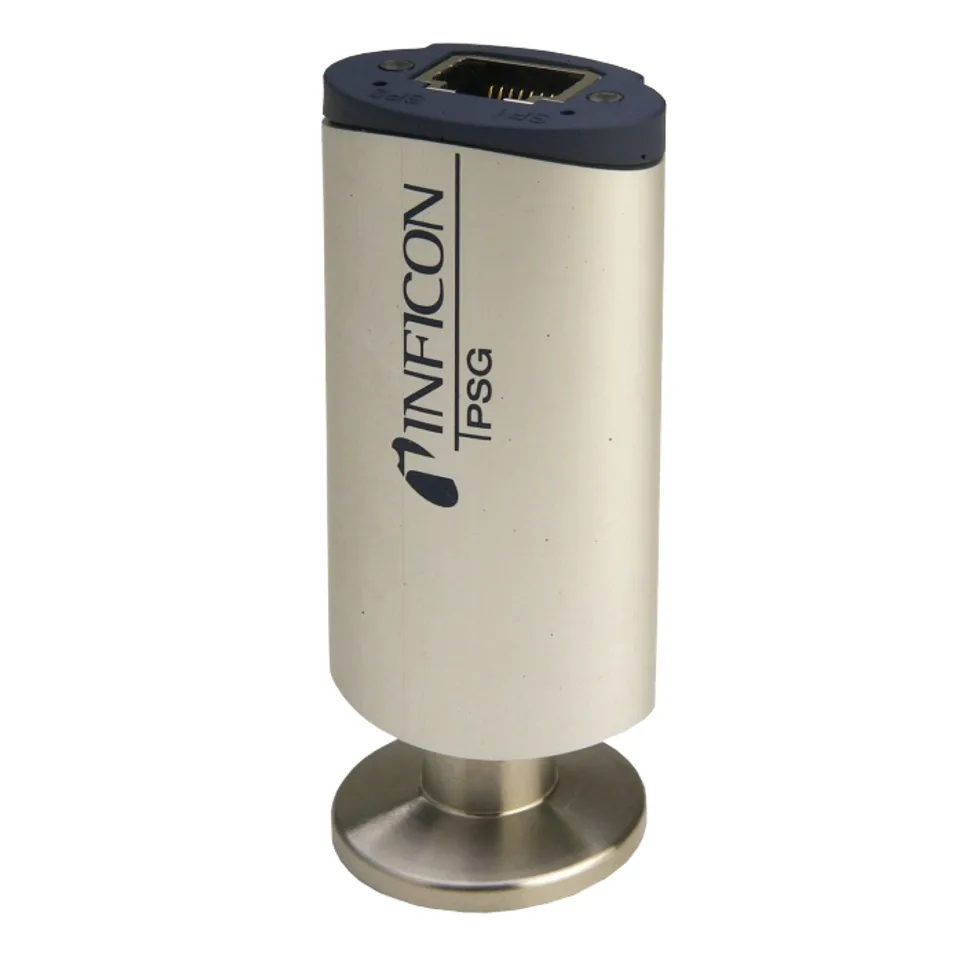

Aşındırıcı ortamlar için nikel flamanlı, iki ayarlanabilir röle ayar noktalı Pirani ölçüm tüpü.
Pompa istasyonlarında, kaplama tesislerinde ve test tezgâhlarında kaba ve orta vakum — ön vakum izleme ve proses kontrolü.
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Pirani (ısı iletimi) |
| Ölçüm aralığı | 5 × 10⁻⁴ … 1000 mbar |
| Doğruluk | ±%15 okuma (1 × 10⁻³ … 100 mbar); altında ve üstünde ±%50 |
| Tekrarlanabilirlik | %2 okuma (1 × 10⁻³ … 100 mbar) |
| Flaman | Nikel |
| Flaman sıcaklığı | 110 °C |
| Çıkış sinyali | 0 … +10,3 V DC (ölçüm aralığı +1,9 … +10,0 V) |
| Güç kaynağı | +14 … +30 V DC |
| Güç tüketimi | ≤ 1 W |
| Ortam sıcaklığı | +5 … +60 °C |
| Fırınlama sıcaklığı | 80 °C |
| Elektrik bağlantısı | FCC 68 / RJ45, 8-pol. |
| Vakuma maruz malzemeler | Paslanmaz çelik 1.4301 / 1.4305 / 1.4435, cam, Ni, NiFe |
| Ağırlık | 70 … 140 g |
| Ayar noktası röleleri | 2 röle ayar noktası, 2 × 10⁻³ … 500 mbar arasında ayarlanabilir |
| Parça numarası | 350-140 … 350-148 |
- Aşındırıcı ortamlar için nikel flaman; PSG502 yalnızca -S sürümünde sunulur
- Sensör ve elektronik tek gövdede — tüp doğrudan logaritmik gerilim verir, ayrı ölçüm yükselticisi gerekmez
- Gösterge kuru hava, O₂, CO ve N₂ için geçerlidir; diğer gazlar düzeltme katsayısı gerektirir
