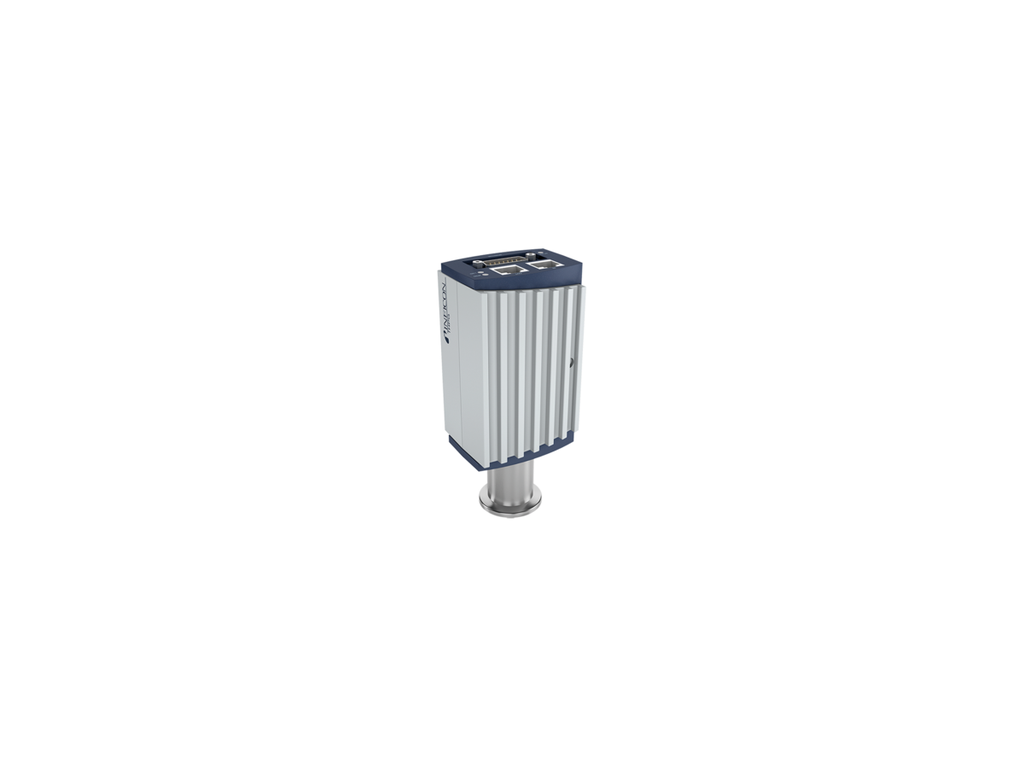

LCD ve RS232C'li Bayard-Alpert Pirani kombine ölçüm tüpü, bir röle ayar noktası.
Atmosferden yüksek vakuma kadar kesintisiz ölçülen tesisler — iki yerine tek ölçüm tüpü.
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Bayard-Alpert sıcak katot iyonizasyonu ile Pirani birleşimi |
| Ölçüm aralığı | 5 × 10⁻¹⁰ … 1000 mbar |
| Doğruluk | ±%15 okuma (1 × 10⁻⁸ … 10⁻² mbar) |
| Tekrarlanabilirlik | %5 okuma (1 × 10⁻⁸ … 10⁻² mbar) |
| Flaman | İtriyum oksit (Y₂O₃) kaplı iridyum |
| Çıkış sinyali | 0 … +10 V, dekat başına 0,75 V |
| Arayüzler | RS232C |
| Güç kaynağı | +20 … +28 V DC |
| Güç tüketimi | ≤ 0,5 A; gaz alma sırasında ≤ 0,8 A |
| Ortam sıcaklığı | 0 … +50 °C |
| Fırınlama sıcaklığı | Elektronik ünite çıkarılmış hâlde vakum bağlantısında 80 °C |

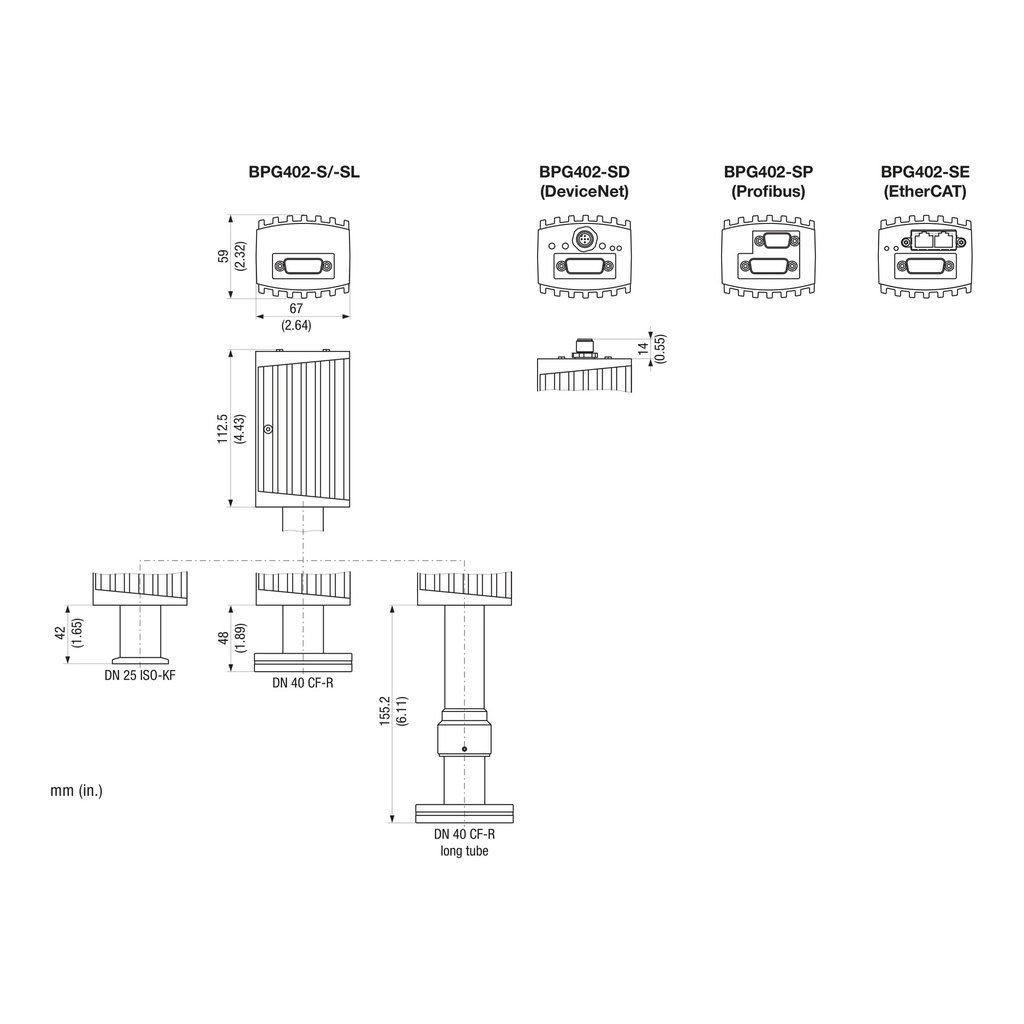

| Test bağlantısı | DN 25 ISO-KF, DN 40 CF-R |
| Vakuma maruz malzemeler | Y₂O₃, Ir, Pt, Mo, Cu, W, NiFe, NiCr, paslanmaz çelik, cam |
| İç hacim | 24 cm³ (DN 25) / 34 cm³ (DN 40) |
| Ağırlık | ≈ 450 g (DN 25) / ≈ 710 g (DN 40) |
| Parça numarası | 353-572 (DN 25 ISO-KF), 353-573 (DN 40 CF-R) |
- Sıcak katot ve Pirani tek kafada — tüp kendiliğinden geçiş yapar ve örtüşme bölgesinde iki sinyali harmanlar
- İtriya kaplı iki iridyum katot — biri arızalanırsa ikincisi devralır
- Ölçüm sistemi, elektronik üniteden bağımsız olarak değiştirilebilir
