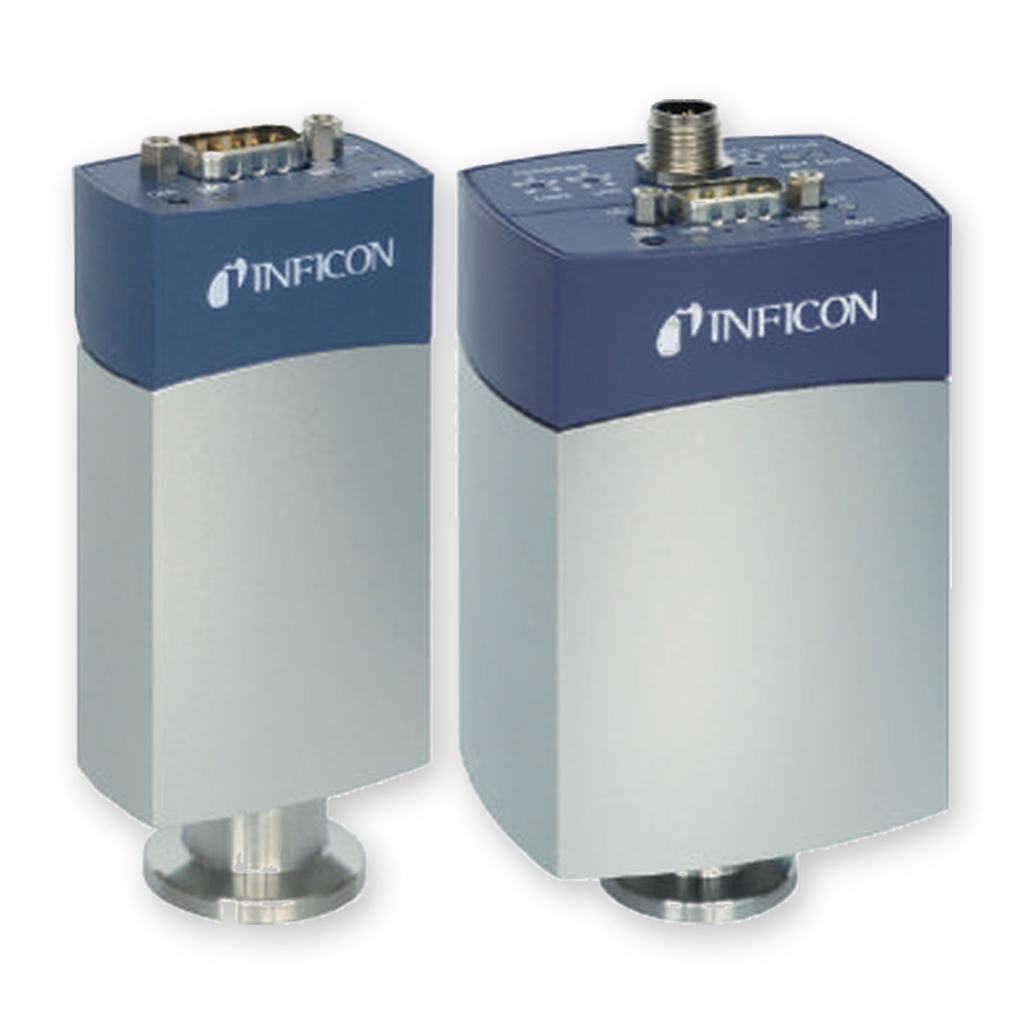

يجمع PCG550 بين تقنية بيراني من INFICON وحساس غشاء سعوي سيراميكي في مقياس مدمج واحد يقيس في نطاق 5×10⁻⁵ … 1500 mbar. فوق 10 ملي بار يكون القياس مستقلاً عن نوع الغاز — ما يتيح تهوية آمنة بأي خليط غازي — وتبلغ الدقة عند الضغط الجوي ±2.5% من القراءة. يُستبدل عنصر الاستشعار «التوصيل والتشغيل» الحامل لبيانات معايرته في ثوانٍ؛ وتتوفر خيارات الشاشة ومرحلات نقاط الضبط ومفتاح الضغط الجوي وواجهات الناقل الصناعي (DeviceNet وProfibus DP وEtherCAT وRS-485). يستخدم هذا الإصدار فتيل من التنغستن.
- قياس ضغط التفريغ الأولي
- دوائر الأمان في أنظمة التفريغ
- التحكم بغرف التحميل
- قياس وضبط التفريغ عموماً من التفريغ الخشن إلى العالي
- مستقل عن نوع الغاز فوق 10 ملي بار — تهوية آمنة بأي خليط غازي
- دقة ±2.5% من القراءة عند الضغط الجوي
- عنصر استشعار «توصيل وتشغيل» ببيانات معايرة مدمجة
- تركيب في أي اتجاه
- شاشة ونقاط ضبط ومفتاح ضغط جوي اختيارية
- خيارات الناقل الصناعي: DeviceNet وProfibus DP وEtherCAT (ETG.5003.2080) وRS-485
- CE، EN، UL، CSA، RoHS
| نطاق القياس | 5×10⁻⁵ … 1500 mbar |
| الدقة (N₂) | ±2.5 % (950 … 1050 mbar), ±5 % (100 … 950 mbar), ±15 % (10⁻³ … 100 mbar) |
| قابلية التكرار (N₂) | ±2 % (10⁻³ … 1100 mbar) |
| الفتيل | Tungsten |
| الخرج التناظري | 0 … +10 V (log-lin) |
| جهد التغذية | +15 … +30 V DC |
| الواجهات | RS232C; DeviceNet / Profibus DP / EtherCAT / RS-485 (Option) |
| درجة الحماية | IP40 |
| المعايير | CE، EN، UL، CSA، RoHS |
