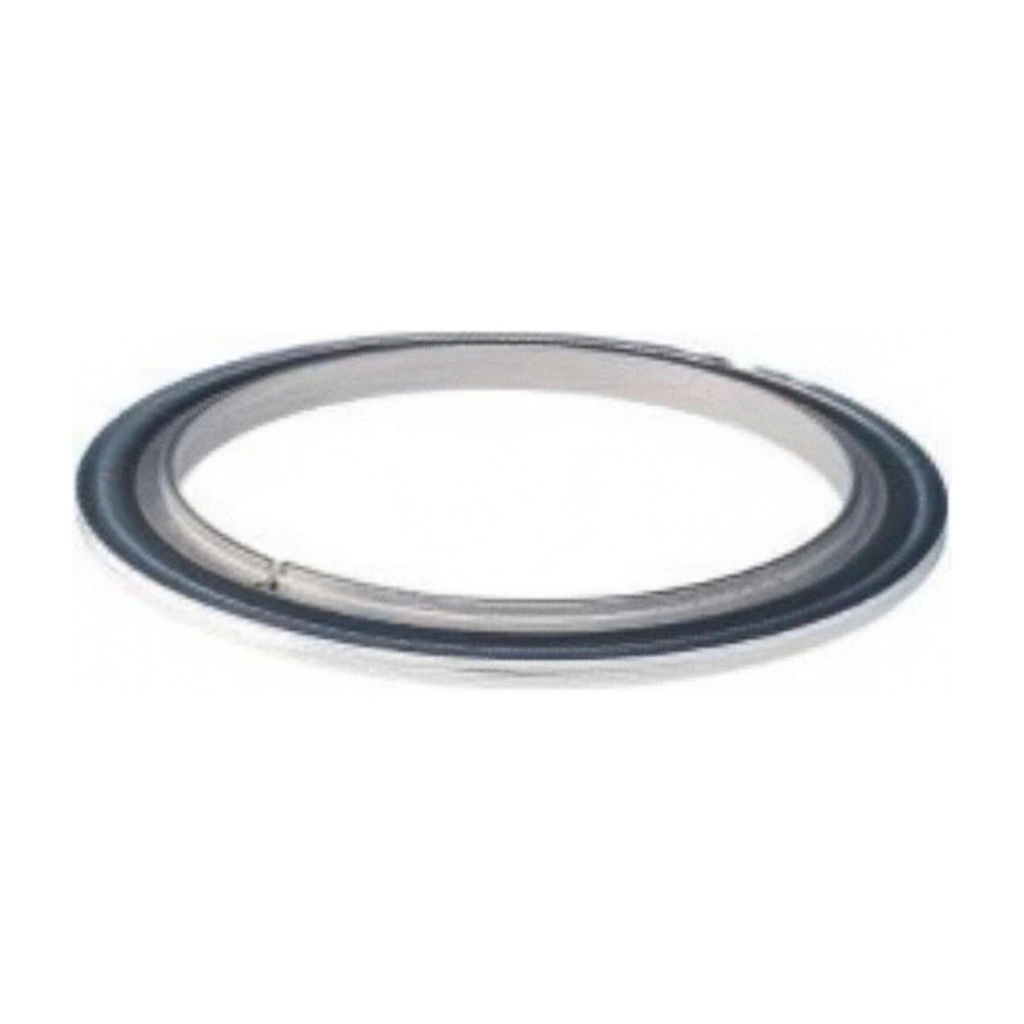

ISO-K kelepçe flanş bağlantıları için dış halkalı ve O-ring contalı merkezleme halkası. İç halka malzemesi, elastomer ve anma çapı varyant olarak seçilebilir; dış halka tamamen alüminyum 6082'dir.
Her kombinasyon mevcut değildir: CR DN 630'a kadar, paslanmaz çelik DN 250'ye kadar sunulur ve paslanmaz çelik CR ile birlikte verilmez.
Boyutlar
| DN … ISO-K | øA (mm) | øB (mm) | C (mm) | D (mm) |
|---|---|---|---|---|
| DN 63 | 96 | 70 | 3,9 | 8 |
| DN 80 | 109 | 83 | 3,9 | 8 |
| DN 100 | 128 | 102 | 3,9 | 8 |
| DN 160 | 179 | 153 | 3,9 | 8 |
| DN 200 | 239 | 213 | 3,9 | 8 |
| DN 250 | 287 | 261 | 3,9 | 8 |
| DN 320 | 358 | 318 | 5,6 | 14 |
| DN 400 | 440 | 400 | 5,6 | 14 |
| DN 500 | 541 | 501 | 5,6 | 14 |
| DN 630 | 691 | 651 | 5,6 | 14 |
| DN 800 | 840 | 800 | 5,6 | 14 |
| DN 1000 | 1040 | 1000 | 5,6 | 14 |
Malzemeler
| Malzeme | Alaşım |
|---|---|
| Alüminyum | 6082 |
| Paslanmaz çelik | 304 |
