İç Referans:
399-361

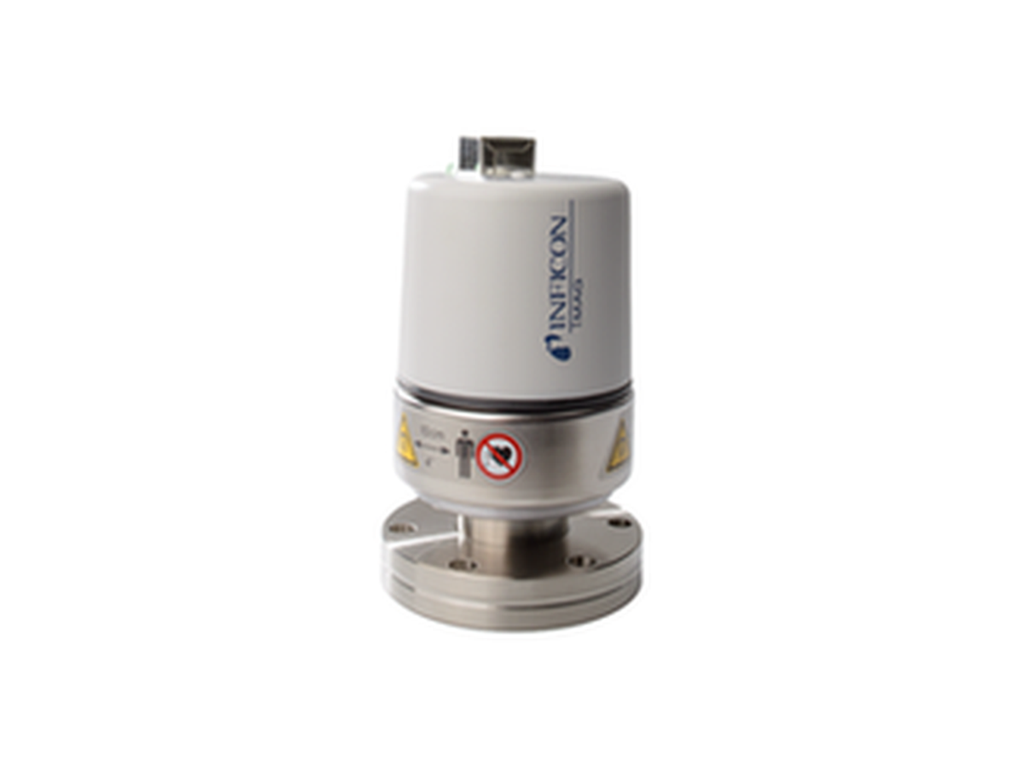

Aktif soğuk katot ölçüm tüpü, 5 × 10⁻¹¹ – 1 × 10⁻² mbar — sensör ve elektronik tek gövdede.
Araştırma, yüzey analizi, hızlandırıcılar ve yarı iletken üretiminde yüksek ve ultra yüksek vakum.
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Soğuk katot iyonizasyonu, ters magnetron |
| Ölçüm aralığı | 5 × 10⁻¹¹ … 1 × 10⁻² mbar |
| Doğruluk | ≈ ±%30 okuma (1 × 10⁻⁹ … 1 × 10⁻³ mbar) |
| Tekrarlanabilirlik | ≈ ±%5 okuma (1 × 10⁻⁹ … 1 × 10⁻³ mbar) |
| Çıkış sinyali | ≈ 0 … +10,5 V, dekat başına 0,8 V (ölçüm aralığı 1,96 … 8,6 V) |
| Güç kaynağı | 14,5 … 30,0 V DC |
| Güç tüketimi | ≤ 2 W |
| Ortam sıcaklığı | +5 … +55 °C |
| Fırınlama sıcaklığı | Elektronik ünite çıkarıldığında 250 °C |
| Test bağlantısı | DN 40 CF-F |
| Vakuma maruz malzemeler | Al₂O₃ seramik, Ag, paslanmaz çelik 1.4306, Mo, paslanmaz çelik 1.4310 |
| İç hacim | ≈ 20 cm³ |
| Ağırlık | 950 g / 1100 g |
| Koruma sınıfı | IP 40 |
| Parça numarası | 399-360 (kısa), 399-361 (uzun) |
- Soğuk katot — ani basınç artışında yanabilecek flaman yok
- Yerleşik ateşleme yardımcısı, düşük basınçta deşarjın güvenilir şekilde tutuşmasını sağlar
- Uzun sürüm, elektronik ünite çıkarıldığında 250 °C'ye kadar fırınlanabilir
